축구대회 트로피 제작

초등학생 아이의 클럽 축구 대회 기념품으로, 엄마가 주는 '엄마의 MVP상' 트로피를 제작하였습니다.

먼저 완성사진 --

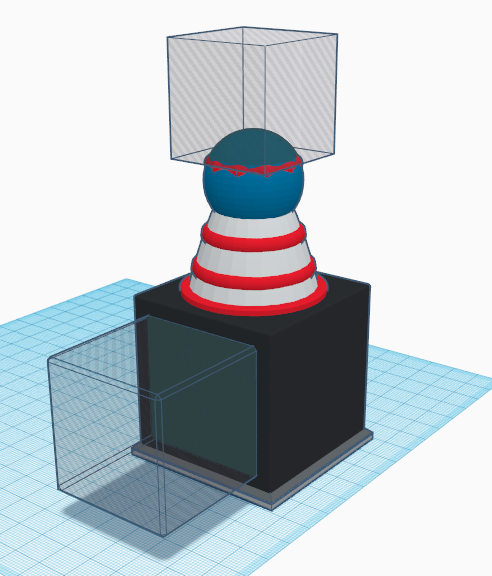

일단 아래판을 tinkerCAD로 만들어줍니다.
대충 정육면체에 모서리에 R가공 해주고, 글씨를 적어넣을 부위를 따내줍니다.
공과 축구화가 올라가야할 부위를 몇개의 도넛과 포물면을 올려넣고, 구를 잘라 마무리합니다.

신발은 Sculptris로 만들었습니다.

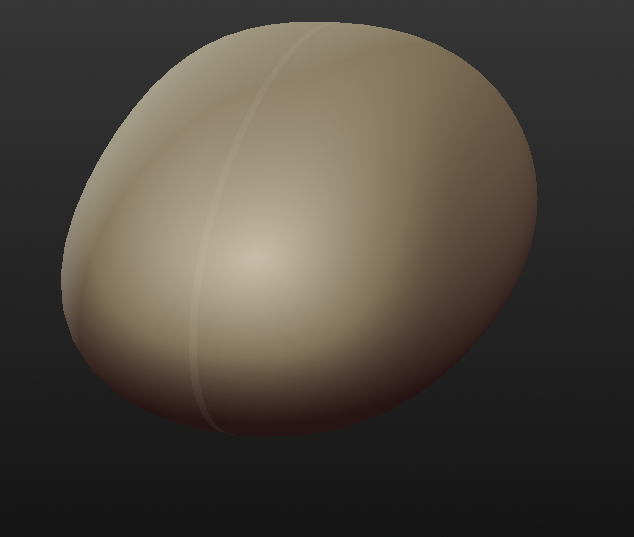

일단 동글납작하게 만들고 대략적인 발 형상을 만들어 준후 mirror mode를 해제합니다.

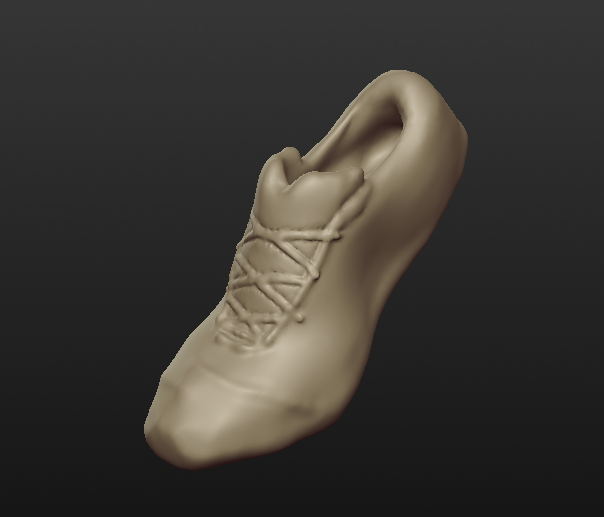

신발끈과 로고, 신발 옆면의 무늬를 그려넣어주면 완성.
--- NIKE와 저와는 아무런 연관이 없습니다. 그냥 만드려는데 눈에 띈 게 나이키축구화였을 뿐...

이제 tinker CAD에서 축구화와 공을 불러내줍니다.
 -- 축구공은 thingiverse에서 받아서 사용하였습니다.

축구공이 밋밋한 것 같아서, 축구클럽의 로고를 추가하였습니다.
삼성블루윙즈 로고를 축구공 한가운데 만들어 넣습니다.

프린터는 항상 사용하던 큐비콘, 재질은 ABS, Layer높이 0.1mm 조건으로 출력을 시작합니다.
1개당 약 8시간반, 2개 동시 출력하면 20시간 정도 걸리네요.

여러대의 프린터에서 동시에 출력된 트로피들을 열심히 사포질 한 후

배기장치에 옹기종기 몰아서 넣어주고금색 락카를 뿌려주었습니다.

금색 락카 도색 완료.

글씨와 로고에 아크릴물감 붓도색을 합니다.

금색이 손에 묻어나고 광이 죽어버리는 문제가 있어,

유광투명락카로 마무리해줍니다.

완성된 트로피 사진입니다.

---------------------------------------------------------------------------------

개인적인 작업으로, 모델링 파일은 공유하지않습니다.
